Motoreduktory stożkowo-walcowe B

Pawo Alu System

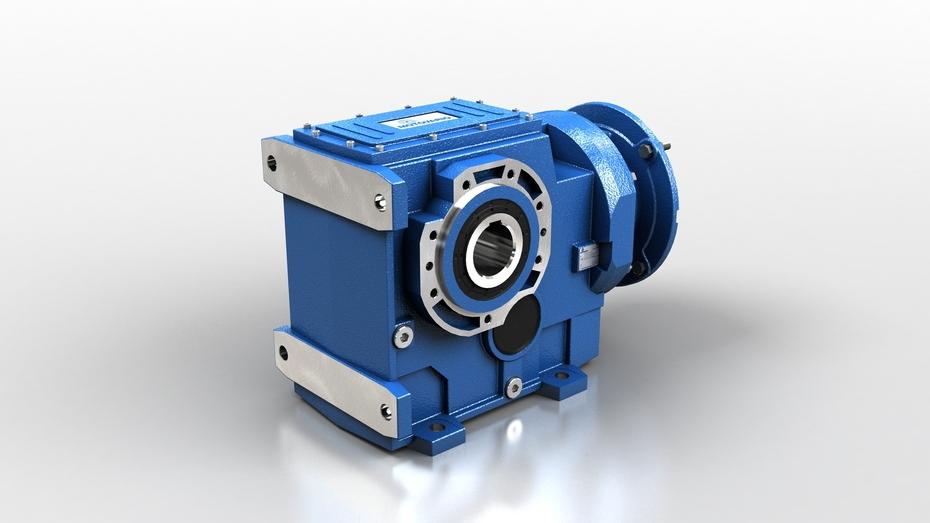

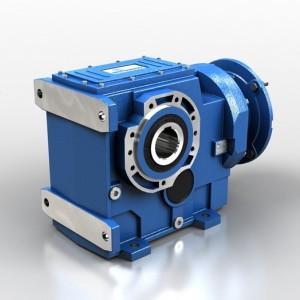

Motoreduktory stożkowo-walcowe B

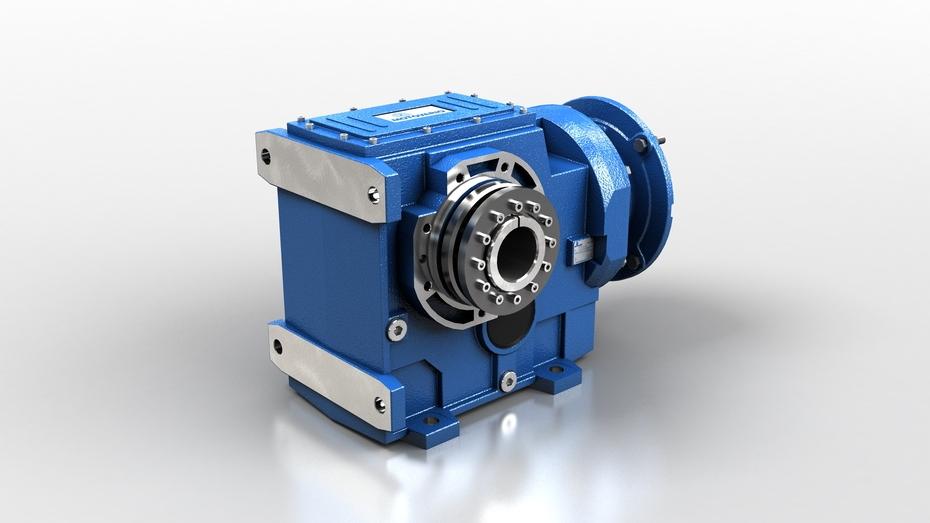

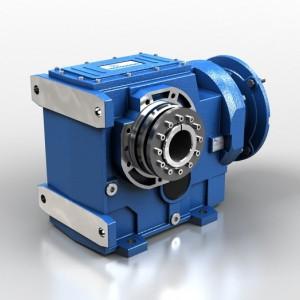

Motoreduktory stożkowo-walcowe B-shrink-disc

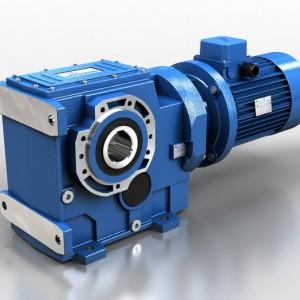

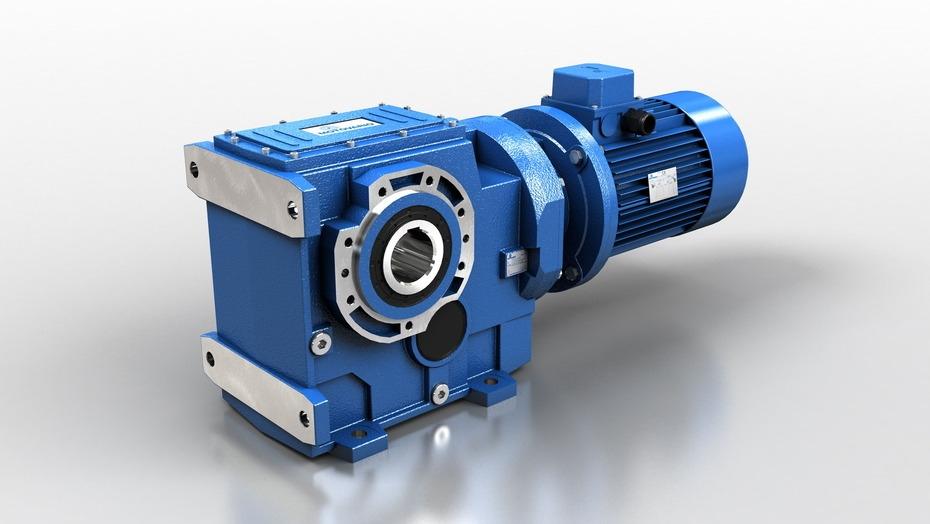

Motoreduktory stożkowo-walcowe B-z-sil



Parametry

Parametry charakterystyczne:

  • Wielkości mechaniczne: 060-080-100-125-140-150-160
  • Warianty wykonania:
    • B – przygotowane do montażu silnika (IEC),
    • IB – z wałem wejściowym,
    • CB – wersja kompakt zintegrowana z silnikiem,
    • PB – przygotowane do elastycznego połączenia z silnikiem
  • Korpus łapowy FC, kołnierzowy SC i uniwersalny UC
  • Moc zasilania do 90 kW
  • Koła zębate hartowane
  • Dostępne z 3 stopniami redukcji
  • Spiralne koła zębate stożkowe Gleason z profilem docierania, zamontowane jako drugi stopień redukcji dla uzyskania wyższej odporności
  • Zakres przełożeń od 5,71 do 187,24
  • Moment max 13.000 Nm i dopuszczalne obciążenia promieniowe max 80.000 N
  • Korpusy z szarego żeliwa G200 dla sztywności konstrukcji
  • Obciążenia obliczone wg ISO 6336 i sprawdzone zgodnie z AGMA 2001
  • Korpus lakierowany proszkowo lakierem epoksydowo-poliestrowym. Kolor niebieski RAL 5010
  • Akcesoria dodatkowe: ramię reakcyjne, kołnierz/wał wyjściowy, backstop, osłona, uszczelnienia olejowe Viton
